Acrel ASL100-P640/30 KNX έξυπνο φωτισμό 640mA 30V μονάδα ισχύος

Περιγραφή προϊόντων

Περιγραφή

1. Σύνοψη

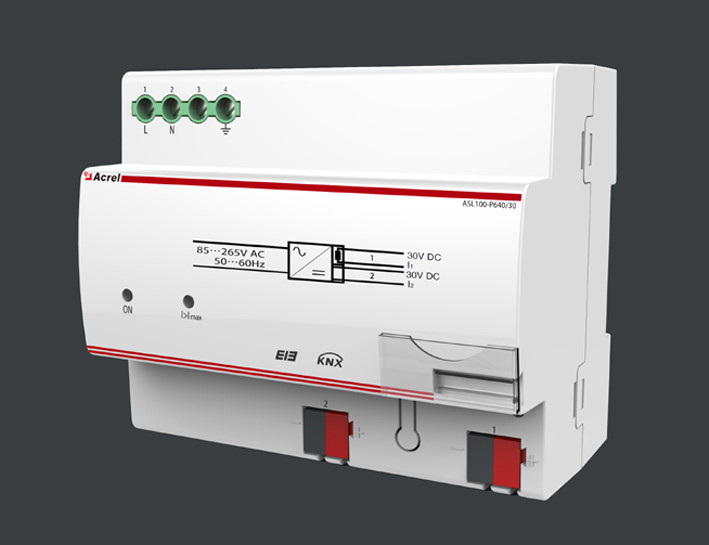

Η μονάδα ισχύος λεωφορείου ASL100-P640/30 (εφεξής "πηγή ενέργειας") είναι μια πηγή ενέργειας λεωφορείου βασισμένη στο σύστημα ευφυούς ελέγχου Acrel-bus.Όλες οι μονάδες ελέγχου στο λεωφορείο είναι συνδεδεμένες με την παροχή ενέργειας από το choker στην παροχή ενέργειαςΤο προϊόν αυτό πληροί το πρότυπο Q31/0114000129C032-2017 ASL100 Intelligent Lighting Control System. Το λεωφορείο συνδέεται με το πρότυπο τερματικό καλωδίωσης EIB και το πρότυπο λεωφορείο KNX.Αφού πατηθεί το πλήκτρο επαναφοράς στην ενότητα, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physicallyΕάν η παροχή ενέργειας πρέπει να διακοπεί για περισσότερο από 20 δευτερόλεπτα κατά τη διάρκεια χρήσης, η γραμμή ηλεκτρικής ενέργειας πρέπει να διακοπεί.Η εν λόγω βοηθητική παροχή ενέργειας μπορεί να τροφοδοτεί την εξωτερική μονάδα ισχύος, όπως η μονάδα IP και η οθόνη αφής κλπ.

2Προδιαγραφή και μοντέλο

3Τεχνικές παραμέτρους

4. Διαμόρφωση

Σημειώσεις εγκατάστασης: αυτό το μοντέλο ισχύει για την εγκατάσταση τροχιάς 35mm. Απλά πρέπει να σφίξετε το μοντέλο στην τροχιά. Είναι εντάξει να συνδέσετε το τέλος εισόδου ισχύος με το συνηθισμένο κύκλωμα ηλεκτρικού ρεύματος.Το σύμβολο γείωσης παρατηρείται στο τερματικό της καλωδίωσηςΣυνεπώς, προτείνεται να συνδεθεί ο τερματικός σταθμός με την γραμμή PE.

Πρέπει να εξασφαλίζεται ότι η λειτουργία, η εγκατάσταση, η δοκιμή και η συντήρηση της μονάδας είναι ορθές κατά την εγκατάσταση.

5Διάγραμμα ηλεκτρικής καλωδίωσης

1 Κύριο τερματικό εισόδου
2 Δείκτης υπερεύματος
3 Δείκτης κίνησης
4 Τερματικό της καλωδίωσης συνεχούς τάσης
5 Κλειδί επαναφοράς
6 Τερματικός σταθμός λεωφορείων KNX (σύνδεση επισυνάπτεται)
7 Δείκτης επαναφοράς
8 Ετικέτα

6Οδηγός εφαρμογής

Η σειρά των μονάδων ισχύος είναι κυρίως για την τροφοδότηση του συστήματος.Το τέλος εξόδου συνδέει άλλες μονάδες με το σύστημα μέσω της λεωφορείας KNXΗ μονάδα ισχύος μπορεί να τροφοδοτεί και άλλες μονάδες ελέγχου στον ίδιο κλάδο.

6.1 Χαρακτηριστικά του προϊόντος

Η σειρά μονάδων ισχύος είναι η τυποποιημένη παροχή ισχύος του συστήματος KNX/EIB με ρεύμα εξόδου 640mA. Αυτή η μονάδα ισχύος μπορεί να τροφοδοτήσει το πολύ 64 μονάδες ελέγχου και συνδέεται με επαναφορά ρεύματος,ένδειξη υπερχείλισης και προστασία από βραχυκύκλωμαΕάν ένα τμήμα έχει δύο τροφοδοσίες ρεύματος, το μήκος του καλωδίου λεωφορείου μεταξύ των τροφοδοσιών ρεύματος δεν πρέπει να είναι μικρότερο των 200 μέτρων.

Αυτή η μονάδα ισχύος μπορεί να παρέχει τάση για το λεωφορείο, να συνδυάσει το σήμα του λεωφορείου και να παρακολουθήσει την τάση του συστήματος KNX/EIB.η παροχή ενέργειας μπορεί να παρέχει μία βοηθητική τάση συνεχούς ρεύματος 30V για την παροχή τάσης για άλλες εξωτερικές εγκαταστάσεις (όπως οθόνη αφής και πύλη IP, κλπ.).

6.2 Περιγραφή παραμέτρου

Η μονάδα ισχύος πρέπει να συνδέεται ηλεκτρικά προσεκτικά ως μονάδα σύνδεσης τροφοδοσίας και σήματος ολόκληρου του συστήματος, ώστε να αποφεύγεται τραυματισμός λόγω λανθασμένης σύνδεσης.Το μέγιστο μήκος καλωδίου σύνδεσης μεταξύ της μονάδας ισχύος και των άλλων μονάδων ελέγχου δεν πρέπει να υπερβαίνει τα 350 m.Το μήκος του καλωδίου λεωφορείου μεταξύ δύο προμηθευτών ηλεκτρικής ενέργειας στον ίδιο κλάδο δεν πρέπει να είναι μικρότερο από 200 μέτρα.

Η μονάδα τροφοδοσίας συνδέεται με ολόκληρο το σύστημα μέσω του τυπικού τερματικού καλωδίου EIB και του τυπικού καλωδίου EIB.ο δείκτης κίνησης της μονάδας είναι κανονικά αναμμένοςΕάν το σύστημα πρέπει να απενεργοποιηθεί για επαναφορά (απαραλειπόμενη παροχή ρεύματος για σύντομο χρονικό διάστημα), είναι εντάξει να πατήσετε το κουμπί επαναφοράς στην μονάδα.ο χρόνος επαναφοράς του λεωφορείου θα διαρκέσει περισσότερο από 20 δευτερόλεπτα (αγνοείται η επαναλαμβανόμενη ενεργοποίηση του πλήκτρου)Η μονάδα ελέγχου που συνδέεται στο λεωφορείο ανακτά την αρχική της κατάσταση.εάν μια μονάδα ελέγχου έχει βραχυκύκλωμα ή το σύνολο του συστήματος έχει υπερτάραγμα κατά τη διάρκεια της χρήσης και η παροχή ενέργειας πρέπει να διακόπτεται για μεγάλο χρονικό διάστημαΣτη συνέχεια, η μονάδα θα διακόψει αυτόματα την παροχή ενέργειας της λεωφορείου και ο δείκτης στην μονάδα θα είναι ανοιχτός.

7. Σημειώσεις

1. Ελέγξτε αν η εμφάνισή του είναι κατεστραμμένη πριν από τη χρήση της μονάδας. Σε περίπτωση ζημίας, ζητήστε από τον έμπορο να την αντικαταστήσει για να αποφευχθεί η ηλεκτρική διαρροή κατά τη χρήση και να αποφευχθούν τραυματισμοί.
2Εάν η ενότητα δεν μπορεί να αντικατασταθεί με την διακοπή ρεύματος, ζητήστε από το επαγγελματικό προσωπικό να διεξάγει τη λειτουργία σύμφωνα με την κατάσταση.
3. Συνδέστε τη μονάδα με το λεωφορείο πριν από το debugging. Ελέγξτε αν ο δείκτης λειτουργίας του είναι κανονικός. Λειτουργήστε το κουμπί προγραμματισμού και ελέγξτε αν ο δείκτης προγραμματισμού λειτουργεί κανονικά.Εάν ο δείκτης λειτουργεί μη φυσιολογικάΕνεργοποιήστε το κουμπί προγραμματισμού και παρατηρήστε αν ο δείκτης προγραμματισμού λειτουργεί κανονικά.
4. Επιβεβαιώστε εάν το λεωφορείο και ο υπολογιστής συνδέονται σωστά πριν από την λήψη της παράμετρος.
5. Επιλέξτε το τυποποιημένο καλώδιο EIB στρεβλωμένου ζεύγους ως καλώδιο επικοινωνίας και χρησιμοποιήστε το τυποποιημένο τερματικό καλωδίωσης KNX.
