Περιγραφή προϊόντων

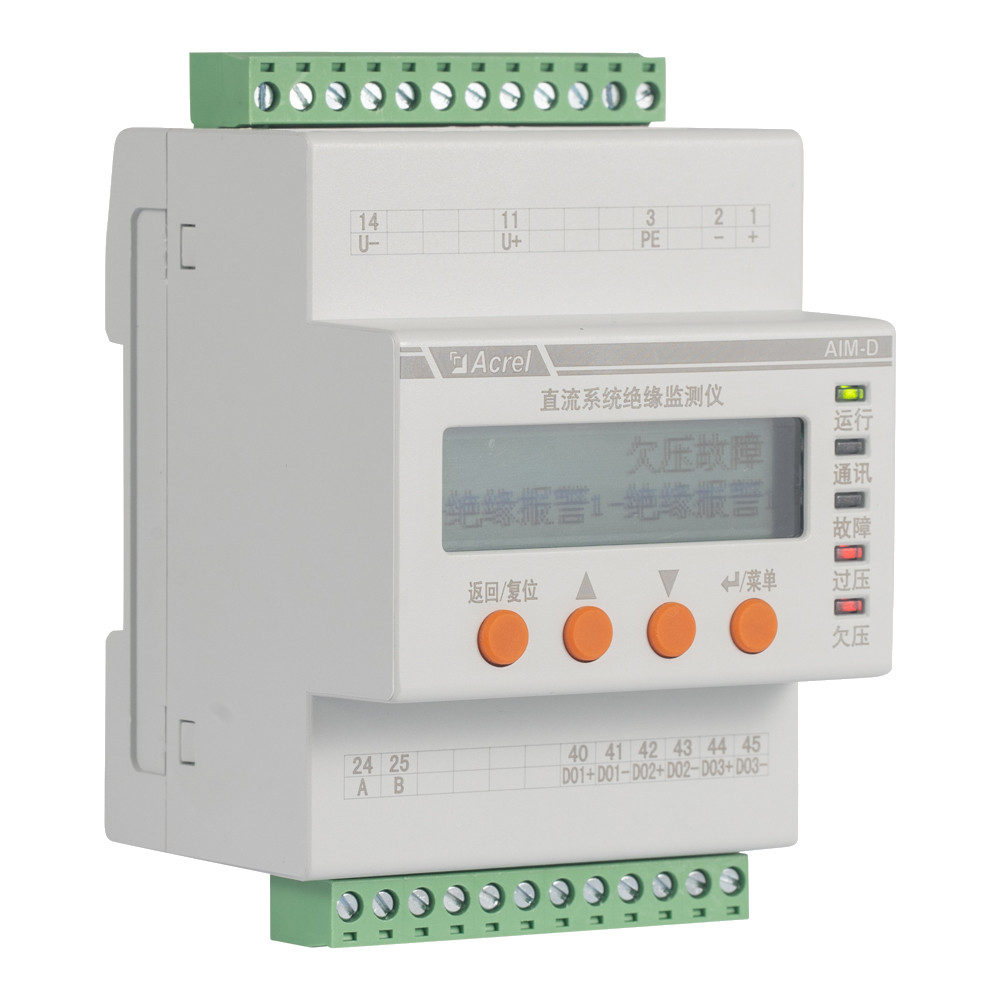

Η σειρά AIM-D100-T DC Isolation Monitor για φορτιστή ηλεκτρικών οχημάτων

1Εισαγωγή

    Με την ανάπτυξη της βιομηχανίας, πολλοί ηλεκτρικοί εξοπλισμός και εξοπλισμός εγκαταστάσεων τροφοδοτούνται από συστήματα συνεχούς ρεύματος, τα οποία έχουν μη γειωμένους θετικούς και αρνητικούς τερματικούς.Για σύστημα διανομής χωρίς γείωση (IT), η αντίσταση μόνωσης πρέπει να παρακολουθείται για να εξασφαλίζεται η ασφαλή λειτουργία του συστήματος τροφοδοσίας.

Η σειρά AIM-D100-T DC μονόμετρου μονόκλισης μπορεί να εφαρμοστεί σε σύστημα 10~1000V DC για την ηλεκτρονική παρακολούθηση της θετικής και αρνητικής αντίστασης μονόκλισης από τον θετικό και τον αρνητικό πόλο στο σύστημα DC χωρίς γείωση,και να εκπέμπει σήμα προειδοποίησης ή συναγερμού όταν η αντίσταση μόνωσης είναι χαμηλότερη από την καθορισμένη τιμή.

Το προϊόν βασίζεται στην αρχή της μη ισορροπημένης γέφυρας.που αποφεύγει το πρόβλημα ότι η ισορροπημένη γέφυρα δεν μπορεί να ανιχνεύσει την αντίσταση μόνωσης όταν υπάρχουν λάθη εδάφους τόσο στους θετικούς όσο και στους αρνητικούς πόλους.

Το προϊόν μπορεί να εφαρμοστεί σε συστήματα συνεχούς ρεύματος, όπως πάνελ συνεχούς ρεύματος στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας και στα υποσταθμίσματα, συσκευές φόρτισης ηλεκτρικών οχημάτων, συστήματα παροχής ηλεκτρικής ενέργειας UPS, φωτοβολταϊκά συστήματα συνεχούς ρεύματος,Συστήματα αποθήκευσης ενέργειας και άλλα δίκτυα ηλεκτρικής ενέργειας συνεχούς ρεύματος.

2. Περιγραφή του μοντέλου

3Τεχνικές παραμέτρους

4Λειτουργικά χαρακτηριστικά

• Παρακολούθηση της αντίστασης: Το προϊόν μπορεί να παρακολουθεί την αντίσταση μόνωσης των θετικών και αρνητικών πόλων του συστήματος συνεχούς ρεύματος προς το έδαφος.Όταν η αντίσταση μόνωσης είναι μικρότερη από τις καθορισμένες τιμές προειδοποίησης και συναγερμού, μπορεί να εκπέμπει προειδοποιητικά και συναγερτικά σήματα.
• Παρακολούθηση τάσης: Το προϊόν μπορεί να παρακολουθεί την τάση μεταξύ των θετικών και αρνητικών πόλων του συστήματος συνεχούς ρεύματος και την τάση μεταξύ των θετικών και αρνητικών πόλων σε σχέση με το έδαφος.
• Η λειτουργία συναγερμού υπέρ και κάτω τάσης. Το προϊόν μπορεί να παρακολουθεί τη διακύμανση τάσης του συστήματος συνεχούς ρεύματος, όταν υπάρχει υπέρ τάση ή χαμηλή τάση, μπορεί να εκδώσει έγκαιρο σήμα συναγερμού.
• Το προϊόν έχει δύο ομάδες ανεξάρτητα ρυθμιζόμενων τιμών, μπορείτε να ορίσετε την τιμή προειδοποίησης και την τιμή συναγερμού.
• Ο πίνακας του προϊόντος διαθέτει δείκτες LED λειτουργίας, επικοινωνίας και σφάλματος, υπερυποτάσεως και υπερυποτάσεως που μπορούν να εμφανίζουν την κατάσταση του προϊόντος.
• Λειτουργία οθόνης LCD. Το προϊόν υιοθετεί οθόνη υγρών κρυστάλλων 128*32 σημείων, η οποία μπορεί να εμφανίζει πληροφορίες παραμέτρων.
• Λειτουργία εξόδου ρελέ. Το προϊόν διαθέτει εξόδους ρελέ 3 καναλιών, οι οποίες μπορούν να επιλεγούν ως κανονικά ανοικτή ή κανονικά κλειστή λειτουργία.
• Λειτουργία καταγραφής συμβάντων. Το προϊόν μπορεί να καταγράψει την ώρα του συναγερμού και τον τύπο σφάλματος, γεγονός που είναι βολικό για το προσωπικό για την αντιμετώπιση προβλημάτων.
• Η λειτουργία δικτύου επικοινωνίας. Το προϊόν διαθέτει 1 διεπαφή RS485 και υιοθετεί πρωτόκολλο Modbus-RTU, το οποίο μπορεί να χρησιμοποιηθεί για αλληλεπίδραση δεδομένων.
• Το προϊόν υιοθετεί την τυπική στερέωση σιδηρόδρομου 35 mm.
• Το προϊόν υιοθετεί καλωδίωση του τερματικού, η οποία είναι βολική για καλωδίωση και εγκατάσταση.

Μέγεθος

Περιγραφή πίνακα

Εγκατάσταση

Ηλεκτρονική καλωδίωση
