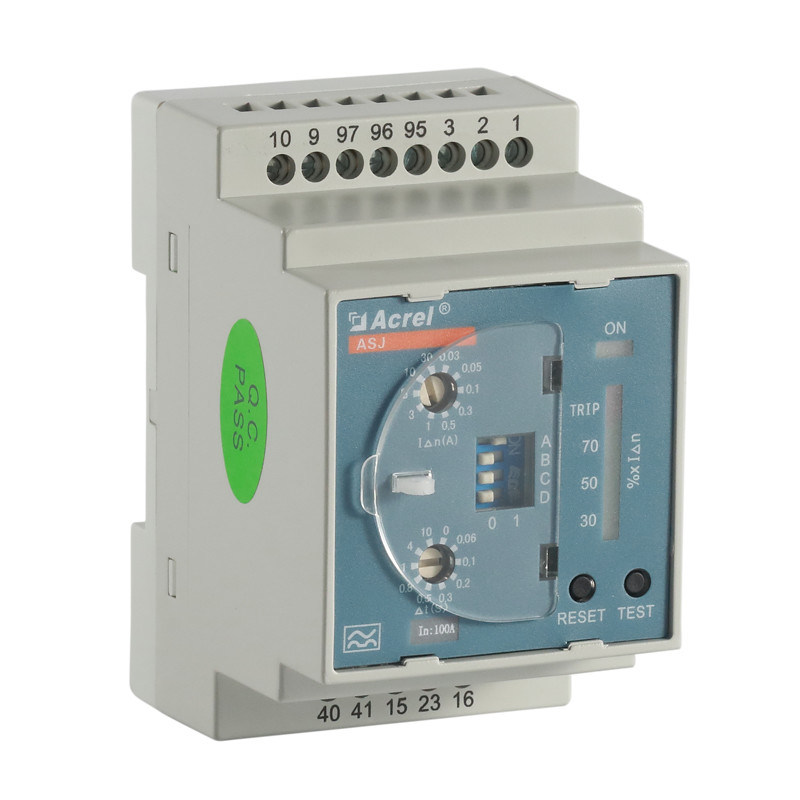

Ακρέλ ASJ10-LD1A Αναμεταδότης διαρροής γης Din Rail 35mm

Περιγραφή προϊόντων

Η σειρά ASJ αναμεταδιδαστήρα δράσης μετά το ρεύμα, διακοπής κυκλώματος χαμηλής τάσης ή επαφής χαμηλής τάσης μπορεί να κατασκευαστεί για συνδυασμένη συσκευή παραγωγής μετά το ρεύμα,που εφαρμόζεται κυρίως για το κυκλώμα διανομής συστήματος TT και TN με εναλλασσόμενο ρεύμα 50 Hz, με ονομαστική τάση 400V ή χαμηλότερη.ώστε να αποφεύγεται η ζημιά του εξοπλισμού και το ατύχημα πυρκαγιάς του ηλεκτρικού εξοπλισμού που προκαλείται από το ρεύμα σφάλματος εδάφους, επιπλέον

Παράμετροι:

Μέγεθος:

Καλωδίωση:

Δίκτυο:

Εφαρμογή:

Γενικά ερωτήματα:

Ε: Πόσα καλώδια μπορούν να περάσουν μέσα από έναν μετασχηματιστή υπολειμματικού ρεύματος;

Μπορώ να βάλω μόνο ένα καλώδιο πυρκαγιάς;

Α: Σε ένα τρι-φασικό σύστημα τεσσάρων καλωδίων, πρέπει να χρησιμοποιούνται τέσσερα καλώδια.

Ο κατάλληλος μετασχηματιστής θα πρέπει να επιλεγεί σύμφωνα με τη διάμετρο του καλωδίου και το ονομαστικό ρεύμα στην εγκατάσταση.

Ε: Το σύρμα των τριών φάσεων και των τεσσάρων καλωδίων είναι πολύ παχύ.Στη συνέχεια, συνδέστε το υπολειμματικό ρεύμα ρελέ?

Α: Δεν συνιστάται.

εξοπλισμός υψηλής συχνότητας, το άθροισμα των διανυσματικών του ισχύος εξόδου τριστάγονων

Ο μετασχηματιστής μέτρησης τεσσάρων καλωδίων δεν είναι μηδενικός (η άμεση μέτρηση είναι 0), ο οποίος μπορεί

μπορεί εύκολα να οδηγήσει σε δυσλειτουργία και σε αποτύπωση.

Ε: Μπορούν να χρησιμοποιηθούν μετασχηματιστές εναπομείναντος ρεύματος ανοιχτού τύπου στο έργο ανακαίνισης;

Α: Για έργα ανακατασκευής, εάν η διάμετρος του καλωδίου της γραμμής είναι μικρότερη από 100 mm, μπορούν να χρησιμοποιηθούν μετασχηματιστές εναπομένουσας τάσης ανοικτού τύπου.Δεν συνιστάται η χρήση μετασχηματιστών υπολειμματικού ρεύματος ανοιχτού τύπου μεγαλύτερων από αυτό το διάφραγμα, επειδή η ακρίβεια της μέτρησης του αισθητήρα μεγάλου διαφάνειας είναι κακή.

Ε: Γιατί το ρελέ υπολειμματικού ρεύματος λειτουργεί μόλις ενεργοποιηθεί;

Α: Ένας λόγος μπορεί να είναι λάθος καλωδίωσης, ένας άλλος μπορεί να είναι λάθος επιλογή προϊόντος.

Ε: Μετά την απενεργοποίηση του αναμεταδιδαστή εναπομείναντος ρεύματος του ASJ, ο διακόπτης θα εκραγεί.

Α: Αυτό το φαινόμενο είναι ότι ο διακόπτης θα αποσυνδεθεί μετά την αποκοπή της προστατευόμενης τροφοδοσίας ρεύματος. Το άλλο είναι να προστατεύσει την γραμμή όταν υποβάλλεται σε διπλή μετάβαση ισχύος.

Το ρελέ υπολειμματικού ρεύματος της σειράς ASJ είναι ο τύπος που ανακτά και επαναφέρει αυτόματα την ισχύ όταν αποτύχει η βοηθητική τροφοδοσία.Σύμφωνα με τις προαναφερθείσες συνθήκες,το όργανο μπορεί να επιλεγεί ως ο τύπος που δεν ενεργεί αυτόματα σε περίπτωση διακοπής τροφοδοσίας.

Ε: Τι σημαίνει το In:100A στον πίνακα; Μπορεί να αφαιρεθεί;

Α: Το IN σημαίνει ονομαστικό ρεύμα και δεν μπορεί να αφαιρεθεί.2.2.2 και 5.1 της ενότητας GB/T 22387-2016, το πάνελ πρέπει να σημειώνεται με το ονομαστικό ρεύμα ή το μέγεθος της τρύπας του μετασχηματιστή υπολειμματικού ρεύματος.
