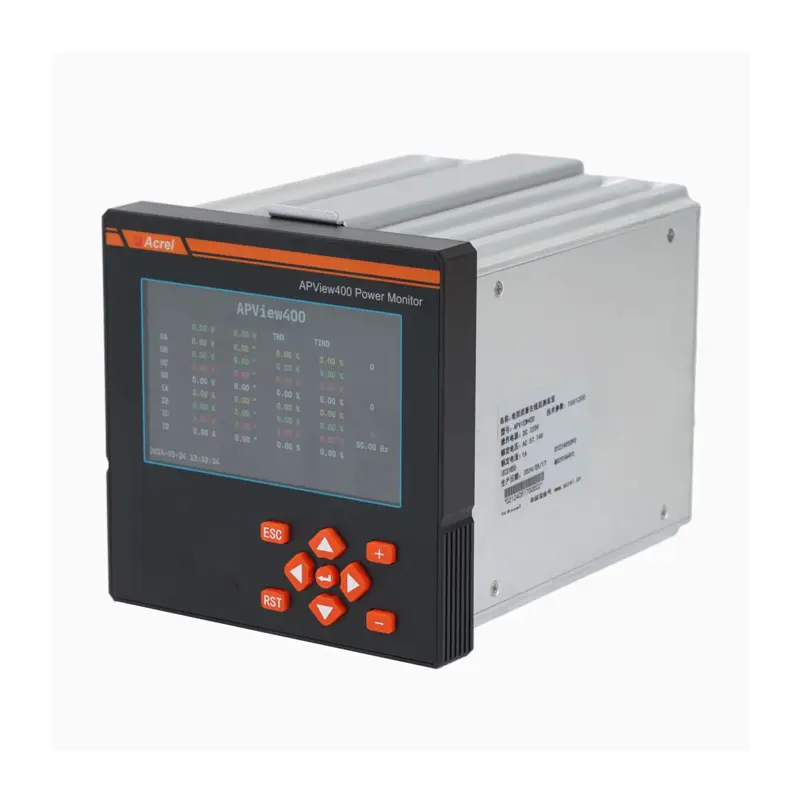

APView400 Πιστοποιημένος Αναλυτής Ποιότητας Ισχύος Κλάσης Α

Περιγραφή προϊόντων

Περιγραφή

• Ο Αναλυτής Ποιότητας Ισχύος Acrel APView400 είναι μια επαγγελματική συσκευή παρακολούθησης ποιότητας ισχύος για το Σύστημα PQM. Συμμορφώνεται με τα πρότυπα IEC61000-4-30 Ed3 Class A και IEC60253-22 Class 0.2S. Με προηγμένες λειτουργίες όπως η Καταγραφή Κυματομορφής Διαταραχών και η Ανίχνευση Κατεύθυνσης Διαταραχών, μπορεί να καταγράψει πάνω από 2000 κυματομορφές και 5000 Ακολουθίες Γεγονότων (SOE). Διαθέτει επίσης υψηλής ακρίβειας μέτρηση, πλατφόρμα πολλαπλών πυρήνων υψηλής απόδοσης και ενσωματωμένο λειτουργικό σύστημα. Η συσκευή είναι κατάλληλη για συστήματα τροφοδοσίας έως 35kV και χρησιμοποιείται ευρέως σε βιομηχανίες όπως ημιαγωγοί, πετροχημικά, χάλυβας, νοσοκομεία, κέντρα δεδομένων και μεταφορές. Υποστηρίζει επίσης διάφορα πρωτόκολλα επικοινωνίας όπως Modbus-RTU, Modbus-TCP και IEC61850 MMS, καθιστώντας την μια ολοκληρωμένη λύση για την παρακολούθηση της ποιότητας ισχύος.

  Προδιαγραφές

  ---

  Τεχνική Παράμετρος	Τιμή
  Ονομαστική Τιμή	Τάση AC: AC/DC220V, AC/DC110V ≤384VA DC48V
  	Ρεύμα AC: AC1A, 5A;
  Υπερφόρτωση ικανότητα	1.2In, συνεχής λειτουργία
  	20 φορές για 1 δευτερόλεπτο
  τροφοδοσία	Ονομαστική: AC/DC220, AC/DC110V ή DC48V
  	Επιτρεπόμενη απόκλιση: -20% - +20%
  	Κατανάλωση ενέργειας: ≤15W
  Κατανάλωση Ενέργειας	≤0.5VA (μονοφασικό)
  Εύρος μέτρησης	0-1.2In
  Ψηφιακή έξοδος	Μηχανική διάρκεια ζωής: ≥10000 Λειτουργία εξόδου:
  	Παθητικές επαφές Ικανότητα μεταγωγής: ≤4000W
  	ή ≤384VA Ρεύμα ενεργοποίησης:
  	≥16A (AC250V/DC24V) σε συνεχή λειτουργία; ≥30A για μικρό χρονικό διάστημα (200ms)
  	Ακρίβεια Κλάση 0.5
  Τάση RMS: ±0.1%Ρεύμα RMS: ±0.1%	P, Q, S: ±0.2%
  	Συντελεστής ισχύος: Κλάση 0.5
  	Απόκλιση τάσης: 0.1%
  	Απόκλιση συχνότητας: ±0.001Hz
  	Επικοινωνία
  	RS485, πρωτόκολλο Modbus-RTU; Ethernet.
  	Τριφασική ανισορροπία
  Ανισορροπία τάσης: ±0.15%	Ανισορροπία ρεύματος: ±1%
  Τάση αντοχής συχνότητας ισχύος	Μεταξύ του σετ ακροδεκτών τροφοδοσίας και του σετ ακροδεκτών εισόδου/εξόδου σήματος 2kV/1min (RMS)
  	Μεταξύ του περιβλήματος και όλων των σετ ακροδεκτών (εκτός του σετ ακροδεκτών τάσης αναφοράς μικρότερης από 40V) AC 4kV
  Θερμοκρασία	Λειτουργία: -10℃ ~ +55℃ Αποθήκευση: -30℃ ~ +80℃
  	Υγρασία
  ≤95% RH, χωρίς συμπύκνωση, χωρίς διαβρωτικό αέριο	Υψόμετρο ≤ 2500m
  Διάγραμμα Διαστάσεων & Καλωδίωσης	Σενάριο Εφαρμογής
