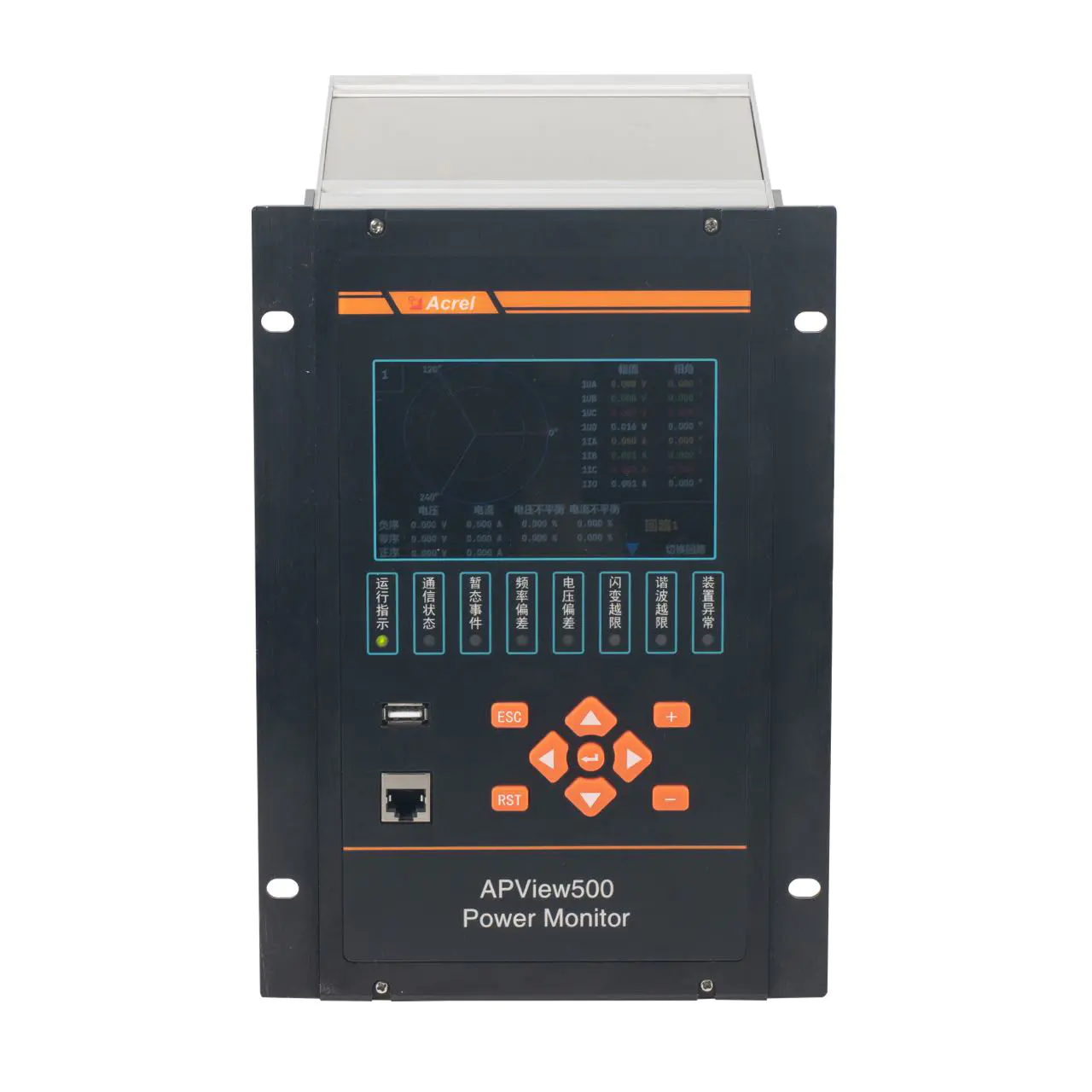

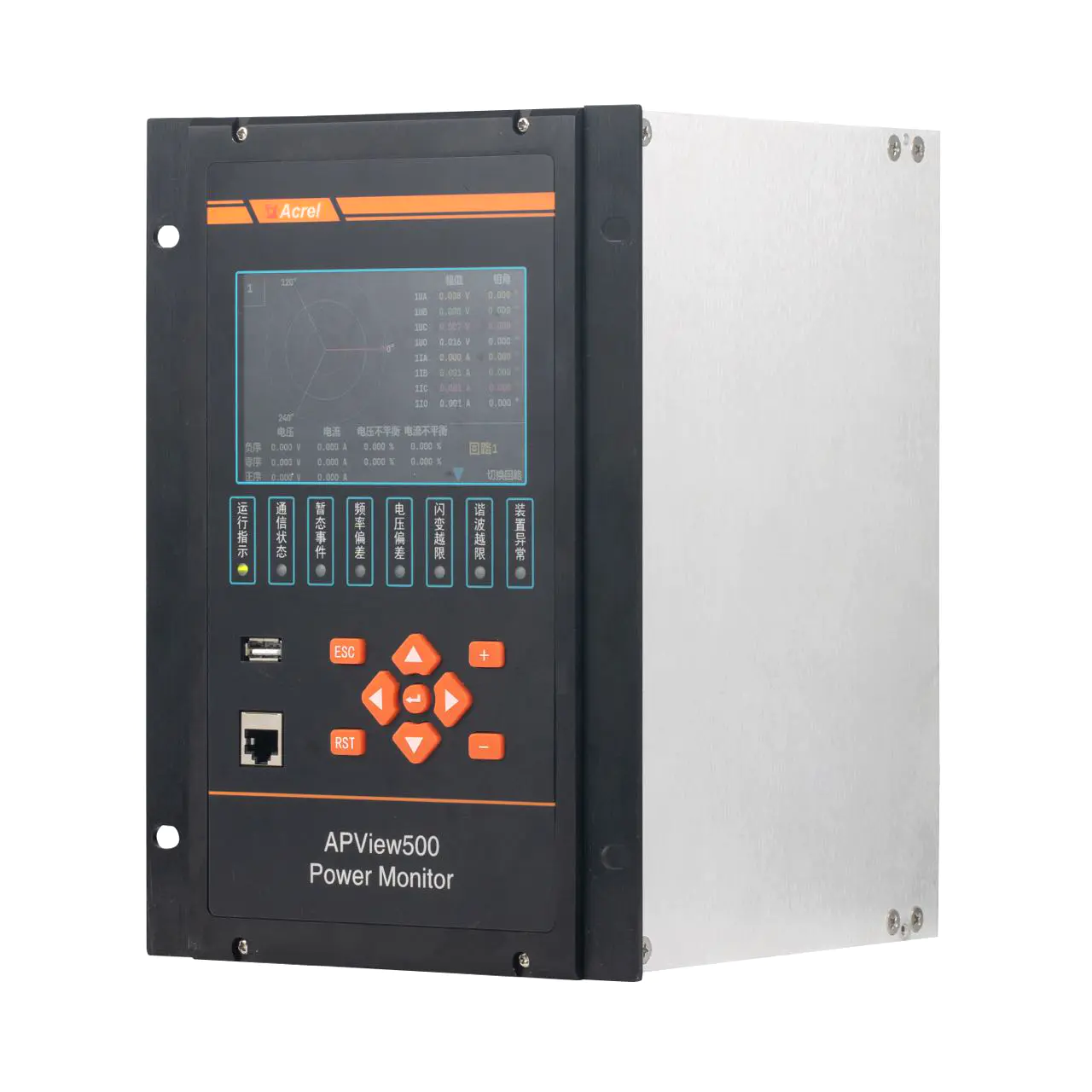

APView500 AC Τριφασικός Πίνακας Πρόσβασης CT Μετρητής Ισχύος RS485

Περιγραφή προϊόντων

Περιγράψτε

• Το Acrel APView500 είναι μια συσκευή υψηλής ακρίβειας για την παρακολούθηση της ποιότητας της ισχύος που έχει σχεδιαστεί σύμφωνα με το πρότυπο IEC61000-4-30.συμπεριλαμβανομένης της 2ης έως 63ης αρμονικής μέτρησηςΗ συσκευή υποστηρίζει το πρωτόκολλο επικοινωνίας IEC61850.διασφάλιση της απρόσκοπτης ενσωμάτωσης στα σύγχρονα συστήματα ενέργειαςΜε τα προηγμένα χαρακτηριστικά και την υψηλή ακρίβεια, το APView500 είναι ιδανικό για βιομηχανίες όπως χημικές, χάλυβα, μεταλλουργία, νοσοκομεία, κέντρα δεδομένων, μεταφορές και κατασκευές,παροχή αξιόπιστων δεδομένων για την ανάλυση και τη βελτίωση της ποιότητας της ενέργειας.

  Προδιαγραφές

  ---

  Τεχνική παράμετρος	Αξία
  Καθορισμένη αξία	Η τάση εναλλασσόμενης τάσης:AC/DC220V, Δυναμικό ρεύματος ή DC48V
  	ρεύμα εναλλασσόμενου ρεύματος:AC1A,5A·
  Υπερφόρτωση Δυνατότητα	1.2Σε συνεχή εργασία
  	20 φορές για 1 δευτερόλεπτο
  τροφοδοσία	Κατηγορία: AC/DC220, Δυναμικό ρεύματος ή DC48V
  	Επιτρεπόμενη απόκλιση: -20%-+20%
  	Κατανάλωση ενέργειας: ≤15W
  Κατανάλωση ενέργειας	≤ 0,5VA (ενιαία φάση)
  Μέτρηση της οργής	0-1,2 ίντσες
  Ψηφιακή έξοδος	Εργασιακή διάρκεια ζωής: ≥10000
  	Τρόπος εξόδου: Παθητικές επαφές
  	Δυνατότητα διακόπτη: ≤ 4000W ή ≤ 384VA
  	Σε κατάσταση λειτουργίας ρεύμα: ≥ 16A ((AC250V/DC24V) σε συνεχή λειτουργία·
  	≥ 30A για σύντομο χρονικό διάστημα (200 ms)
  Ακριβότητα	Κλάση 0.5
  	Η τάση RMS: ± 0,1%
  	Τρόπο RMS: ± 0,1%
  	P,Q,S: ± 0,2%
  	Συντελεστής ισχύος:Τάξη 0.5
  	Απόκλιση τάσης:00,1%
  	Απόκλιση συχνότητας:±0,001Hz
  Επικοινωνία	RS485, πρωτόκολλο Modbus-RTU, Ethernet.
  Τριφογενής ανισορροπία	Ανισορροπία τάσης:±0,15%
  	Διαφορά ισορροπίας ρεύματος:± 1%
  Δυναμική συχνότητα αντέχουν τάση	Μεταξύ συνόλου τερματικών τροφοδοσίας και εισόδου σήματος, συνόλου τερματικών εξόδου 2kV/1min (RMS)
  	Μεταξύ του περιβλήματος και όλων των συνόλων τερματικών (εκτός από το σύνολο τερματικών με τάση αναφοράς μικρότερη από 40V) AC 4kV
  Θερμοκρασία	Δραστηριότητα: -10°C+55°CΑποθήκευση: -30°C-+80°C
  Η υγρασία	≤ 95% RH, χωρίς συμπύκνωση, χωρίς διαβρωτικά αέρια
  Υψόμετρο	≤ 2500m

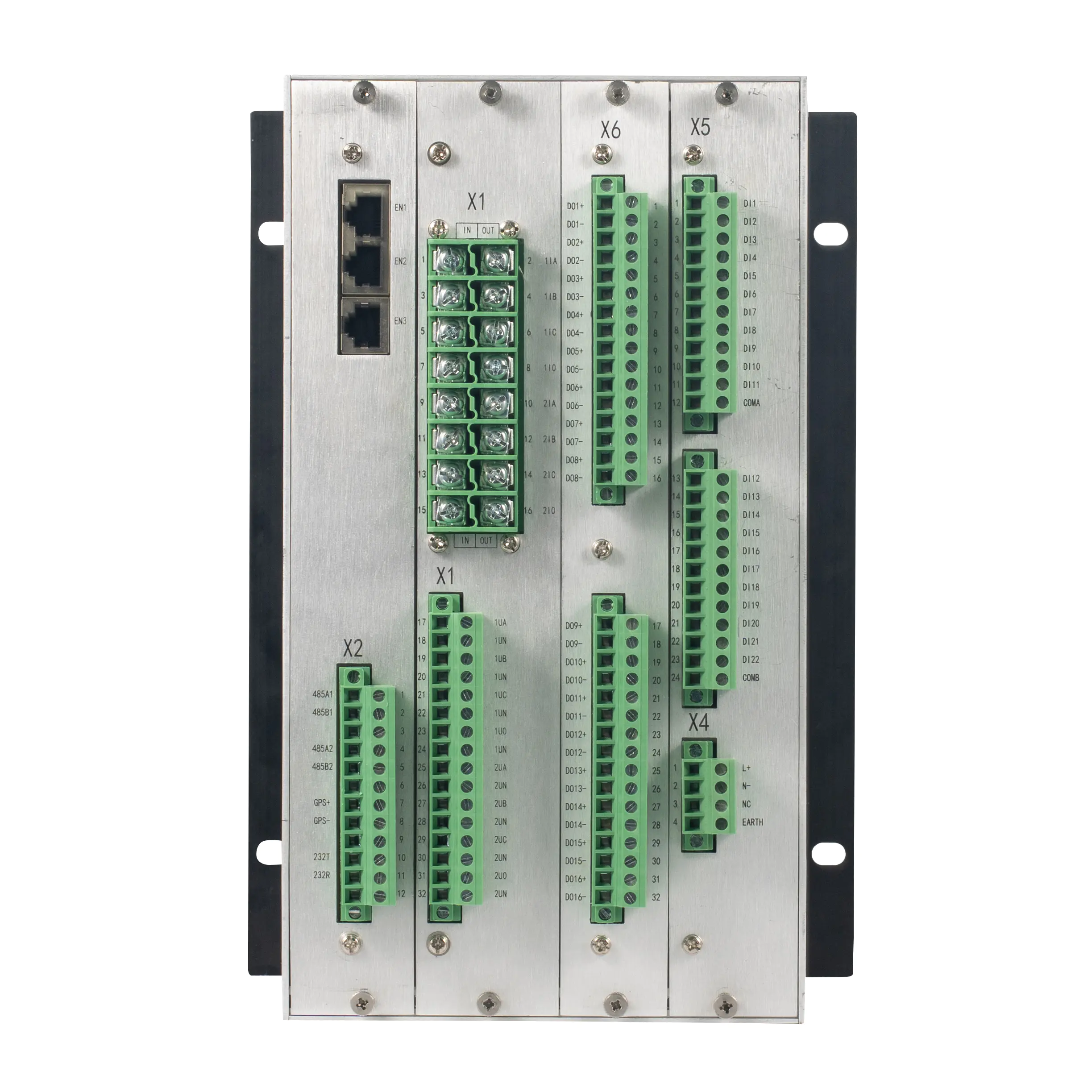

  Διάγραμμα διαστάσεων και καλωδίωσης

  ---





  Σενάριο εφαρμογής

  ---



  Επικοινωνία

  ---
